名称: 带裆板裙边皮带输送机
简称:带式输送机/ 皮带输送机/ 皮带机/ 胶带输送机
机械架构主要部件材质:采用碳钢冷扎板,表面酸洗磷化,喷塑处理。(颜色客户指定或采用LH公司标准色).铝合金采用LH流水线定制型材,不锈钢采用202材质,食品级304材质,表面可选择镜面与拉丝处理。特殊材质可定制。
输送带:选择输送带上加档板,导条,裙边等,起到产品保护的同时,档板保护或分隔产品输送,裙边可防止产品磨擦到边上,小颗粒产品防止从设备与输送带产的缝隙处掉落,达到不同行业对产品安全,输送路线,分流等加工输送要求.
特点:1.使用皮带输送机性价比高,能耗较小,应用广泛,便于维护。
2.输送运行噪音小,适合对工作环境要求比较安静场合。
3.输送平稳,输送物料与线体间没有相对运动,能够避免对输送物的损坏。
4.带档板皮带输送机,采用高温热熔在平皮带表面加入裆板,裙边等,根据输送物大小,装量等确认裙边裆板高度,间距等。在满足产品输送的过程中,提高产能与质量,实现自动化生产。
说明:皮带输送机,依靠工件与皮带间的磨擦力进行产品的输送,可输送的物料包括单件的产品及散装的物料,适用于电子,通信,电器,轻工,食品的行业,广泛应用于各种手工装配流水线,自动化专机,自动化输送生产线中,与各种移载机械手相配合,可以非常方便的组成各种自动化生产线。
皮带输送机结构简单,是自动化工程设计中最优先选用的连续式输送方式。具有一定的灵活性:在输送线体上可使用变频调速,电子调速等,满足生产节拍的需要进行皮带的运行速度的调整,可在输送线体上加感应器,计数,加热,冷却等配套设备.
更多输送机资料,请咨询:021-60534999
更多解决方案:
部分产品图片展示:

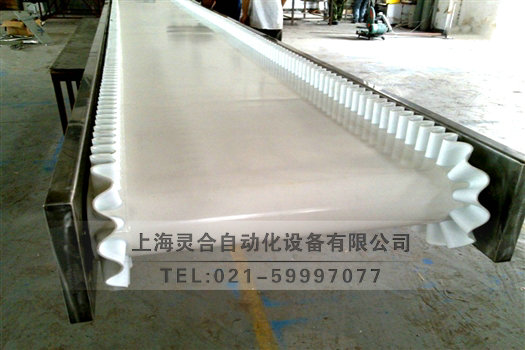

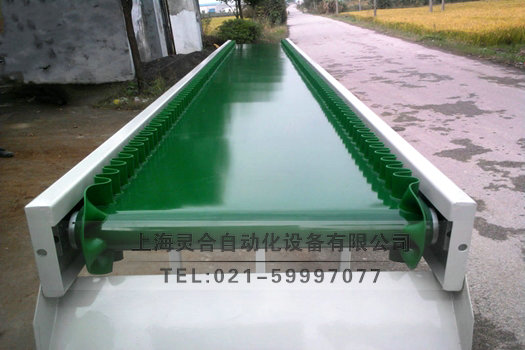

带裙边皮带输送机
有效防止输送物从侧腰与输送带的缝隙中掉落

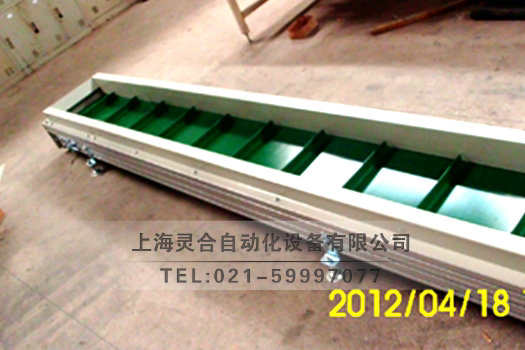

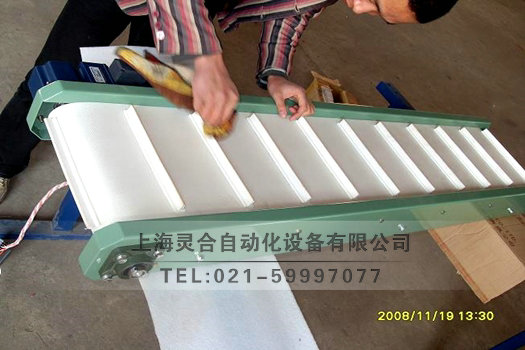

带档条输送机
根据产品的尺寸要求在皮带上加合适输送物尺寸规格的档板高度,间距等。

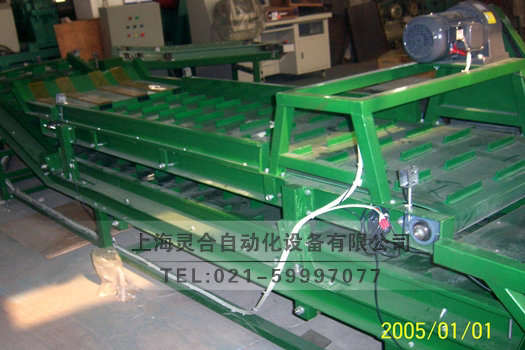

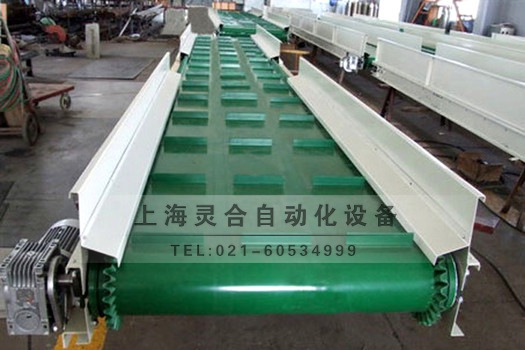

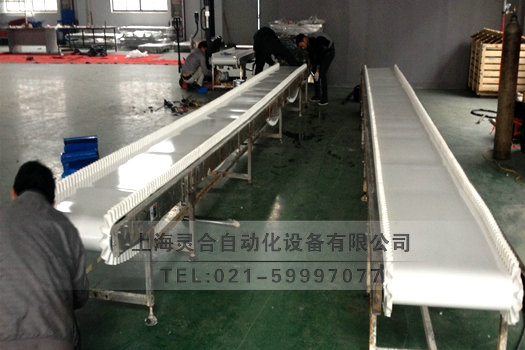

带档板裙边输送机
适合小体积的小颗粒物等的输送,可完成爬坡等输送路线
部分客户现场使用图:

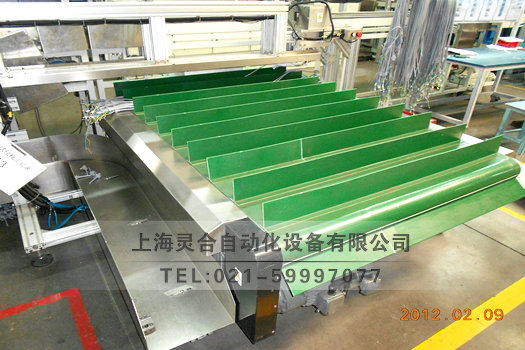

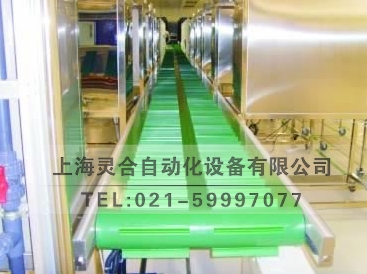

带热熔接档板皮带式输送机,客户输送产品为数据线的定制输送皮带机。

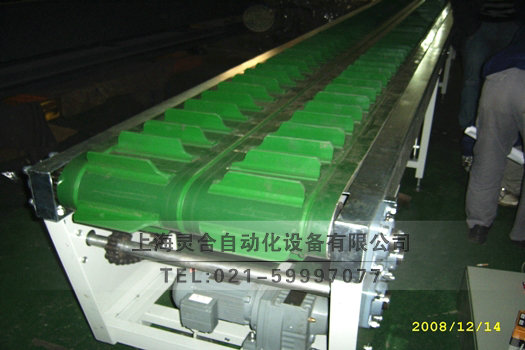

根据客户产品的输送要求在皮带机上加梯型导条

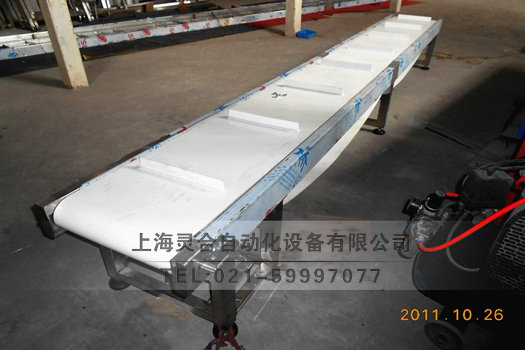

输送面加档板的皮带机
部分产品生产图:

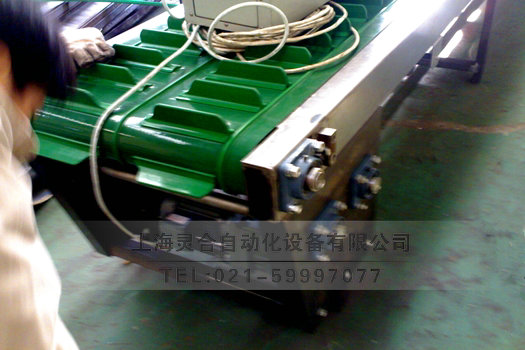

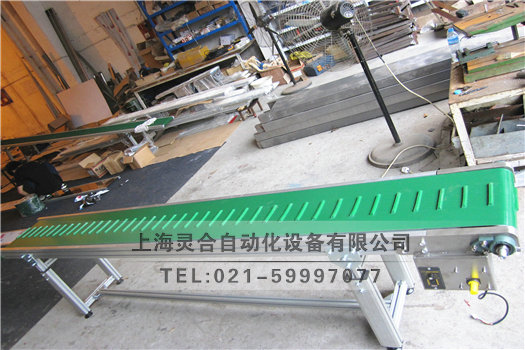

加6*8的梯型导条铝合金皮带机

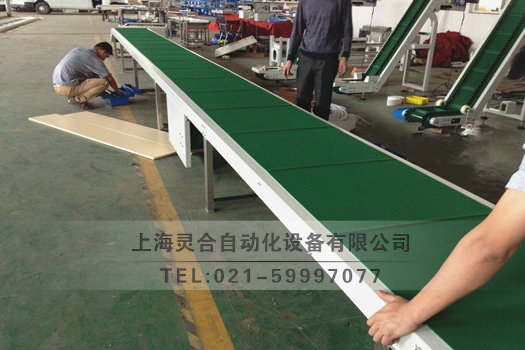

厂内组装试运行,对尺寸,运行进行测试
测试合格的皮带机进行拆解,待确认包装后出货

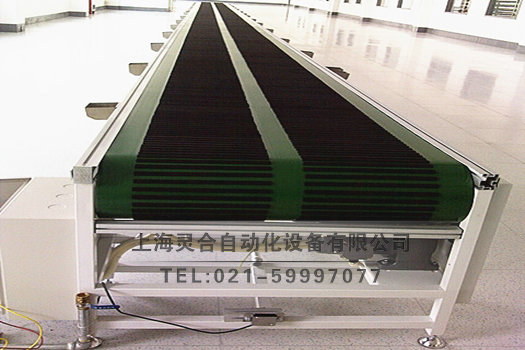

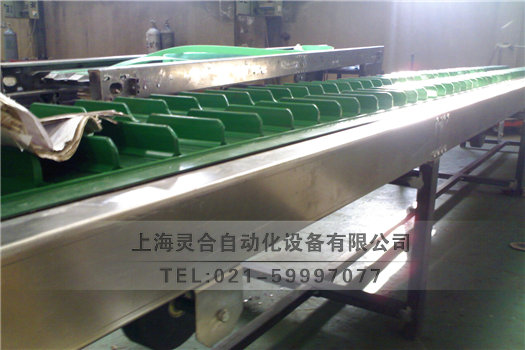

不锈钢加导条皮带式输送机,检测合格待包装,整机出货

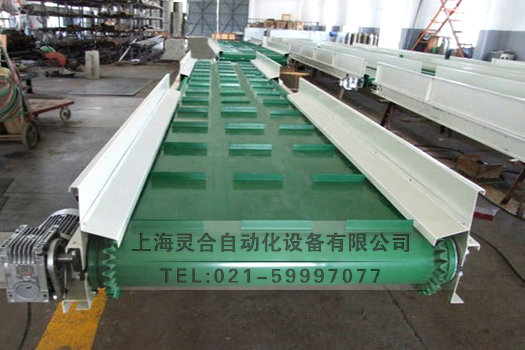

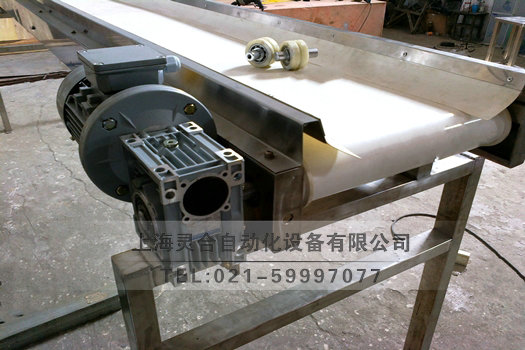

输送设备喷塑完成后厂内组装测试,再次确认并检验设备的质量

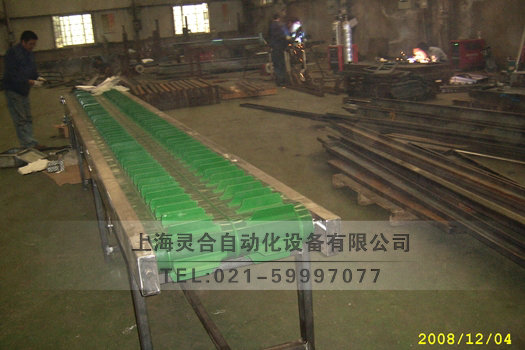

设备车间生产中进行的初次试组装运行,支架等需拆解决后喷塑。灵合,为确认产品的质量
在生产过程中,以设备进行初体试组装,合格后拆解决零部件喷塑,再发货前会进行完整产
品的再次组装测试灵合,认真对待每一件产品。
产品部件组成:
碳钢喷塑、铝合金、不锈钢201与304结构,输送皮带,主动轮,从动轮,托板,托辊,涨紧结构,电机驱动系统,电器控制系统.
输送机长度:一般1米、2米、3米、4米、6米、10米。其他尺寸均可制作。
输送机侧腰:折弯高度一般80mm、100mm、120mm、160mm。
输送机支腿:4040、4060。
输送机蹄脚:可调地脚、角轮
输送机托板:可采用一体成型与分体式,分体式可采用:碳钢镀锌板、不锈钢板等。
输送机皮带: 可采用2mm、3mm、5mm、厚PVC皮带,另有PE、PU皮带、防静电皮带。
挡条裙边: 高度可选20mm、30mm、40mm、50mm、60mm等。
挡条间距:100mm到1000mm范围均可。其他尺寸也可制作。
皮带颜色:白色、绿色、黑色等。
输送机驱动方式:可调速、定速、步进等方式。另可订制正反转功能。
皮带输送机上另可增加多种订制功能,如插座、抽屉、防静电线、急停按钮等等。欢迎来电咨询。
